MicrosoftSQLServerとMicrosoftInfoPathで，データベースシステムの「個別の指導計画」を開発するために，InfoPath上でSQLServerに作ったテーブルをリレーションシップで関連付ける |
1.「リレーションシップ」とは
データベースの複数のテーブルをあるフィールドと関連付けて連動するようにする仕組み。
2.テーブルのリレーションシップを設定する
データ接続の管理

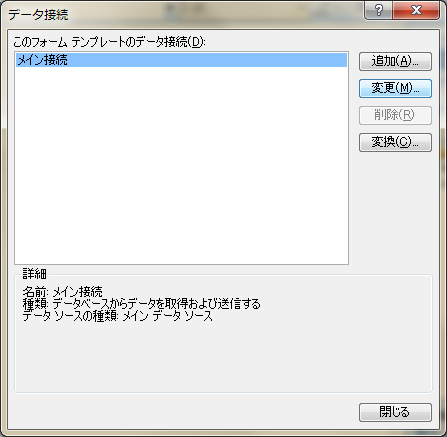

データ接続 のウィンドウから「変更」
データ接続ウィザードで「テーブルの追加」
追加するテーブルを選び，次へ
リレーションシップの編集で，IDフィールド同士のリレーションシップを残して削除
テーブル基本Tにテーブル国語Tがリレーションシップで関連付けられた状態
※リレーションシップで関連付けられているフィールド
基本TテーブルのIDフィールドとその他のテーブルのIDフィールドが連動するようにリレーションシップとなっている。
基本TテーブルのIDフィードのデータと同じものが，自動的にその他のテーブルのIDフィールドに入力され，データが連動するようになる。
注意！ 最初のテーブルから階層的にハイパーリンクを設定しないこと。階層構造のハイパーリンクにしてしまうと，InfoPathからSQLServerにデータを送信することができなくなる。
すべてのテーブルを，基本Tテーブルの直下としてハイパーリンクの設定をして次へ。
この接続での送信を有効にするのチェックがONになっていることを確認して，「完了」
基本Tテーブルにすべてのテーブルがリレーションシップで設定された状態
3.リレーションシップが設定されていることでどうなるのか
テーブルを配置してみる
基本Tが表示されている表に下の行を数行増やし
年度Tテーブルのアイコンの上で右クリック→「繰り返しテーブル」
年度Tテーブルのフィールドが一列になって挿入される
同様に，目標T，国語Tも入れてみる
4.プレビューでクエリの結果を表示させる（仮データの入力とデータの保存）
4-1.InfoPathからの複数テーブルへのデータ入力
セキュリティに関する通知が表示されたら，「はい」
「項目の挿入」をクリック
行が表示される
仮のデータを入力してみる
その他のテーブルについても同様に「項目の挿入」で行を表示させ，仮のデータを入力
ツールバーの「送信」をクリック
「フォームは正しく送信されました。」と表示が出る。→「OK」
InfoPathから入力したデータがSQLServerに送られ保存された状態
基本TテーブルのIDと同じ値が自動的に他のテーブルのIDの欄に入力されている
各テーブルのIDフィールドは，基本TのIDフィールドとリレーションシップするよう設定したが，リレーションシップを設定したフィールド同士が連動するのである
4-2.他のデータでも試してみる
「メニューボタン」で最初の画面（ビュー１）にもどる

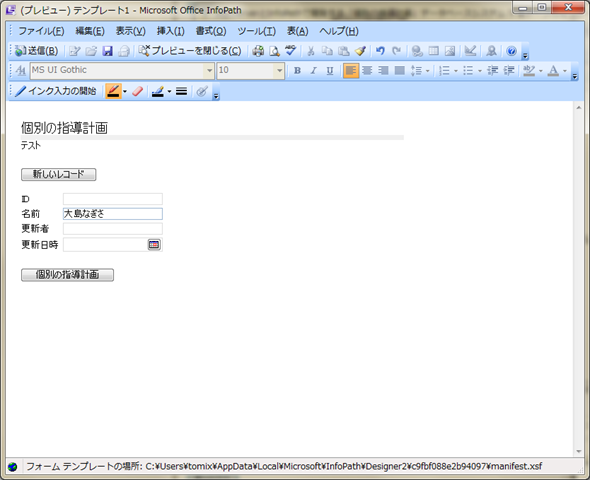

名前を書きかえて，クエリ
「項目の挿入」で列を表示させて，仮のデータを入力し「送信」
「大島なぎさ」のID b10-005 が各テーブルのIDフィールドに自動で入力される
※TIDも自動で数字が入力される。この数字はIDとは何の関連もない。主キーとしてデータが入力されるたびに連番で数字が入力されるようSQLServerで設定しているためである。
※IDフィールドによって各テーブルは基本Tテーブルとリレーションシップされる。基本TのIDフィールドに入力した生徒番号と同じIDのレコードを呼び出し表示させている仕組みである。
